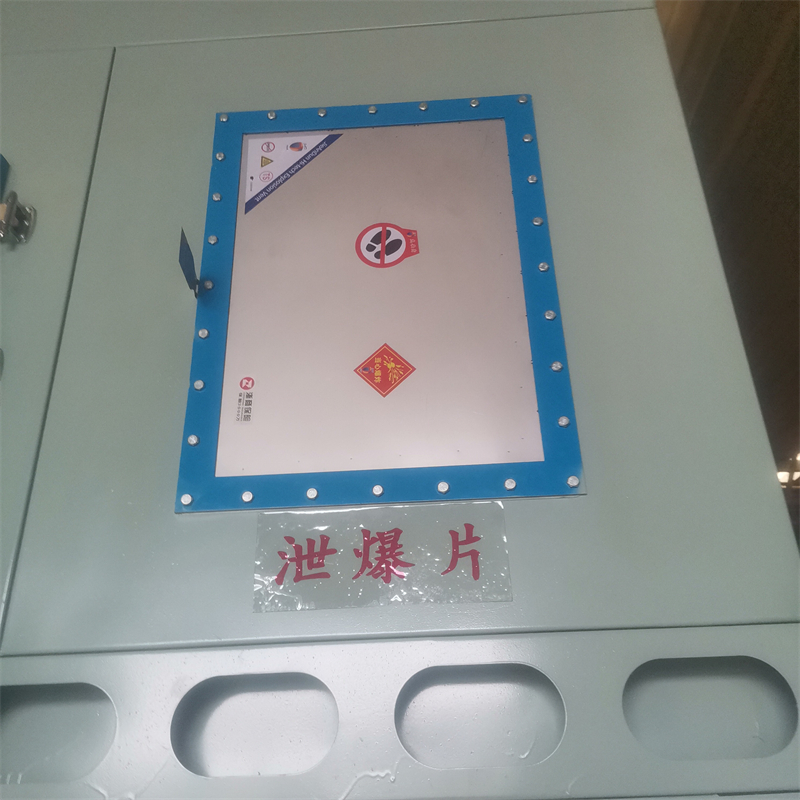

除塵器主要由以下部分組成：

進氣系統――包括進***總管、導流裝置。

濾袋、籠骨和花板――濾袋和籠骨組成了除塵器的濾灰系統；花板用于***濾袋組件和分隔過濾室及凈氣室，并作為除塵器濾袋組件的檢修平臺；并且濾袋組件從花板裝入。

清灰系統――電磁脈沖閥等組成了除塵器的清灰系統。

排氣系統――包括由排氣管道等組成的除塵器凈化氣體排放系統。

卸灰系統――裝置于除塵器灰斗上的螺旋輸送機和星型卸灰閥等組成了除塵器的卸灰系統。

壓縮空氣系統――儲氣包、壓縮空氣管道、減壓閥、壓力表、截止閥等。

控制系統――儀器儀表、主控柜組成。

1.過濾原理

經過一級陶瓷多管除塵器處理后的含塵氣體由進風口進入灰斗，經過灰斗內的導流板，使氣體中部分大顆粒粉塵受慣性力作用被分離出來，直接落入灰斗。含塵氣體通過灰斗后進入中箱體的濾袋過濾區，氣體穿過濾袋，粉塵被阻留在濾袋外表面。凈化后的氣體經濾袋口進入上箱體后，再由出風口經風機送入脫硫系統。

2. 清灰原理

隨著過濾時間的延長，濾袋上的粉塵層不斷積厚，設備的阻力不斷上升，當設備阻力上升到設定值時，清灰裝置開始進行清灰。首先，個分室提升閥關閉，將過濾氣體截斷，然后電磁脈沖閥開啟，壓縮空氣以極短促的時間向上箱體噴出，使濾袋迅速膨脹，將濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從室清灰開始***下一次清灰開始為一個清灰周期。

3.電器控制

脈沖袋式除塵器采用PLC進行集中控制，可分為自動和手動兩種方式。調試和設備檢修時采用手動方式進行控制，設備正常運行工況下采用自動方式進行控制。

脈沖袋式除塵器的清灰控制方式一般采用定時法，也采用定阻法。

定時法即按設定好的時間程度進行逐室清灰。

定阻法即根據濾袋內外壓差的控制，將差壓變送器發出的信號通過電氣控制裝置，按設定程序進行逐室清灰。

4.結構特點

(1) 導流系統

我們對除塵器各煙氣流經途徑中的管道風速進行了分段化設計，除塵器的進風采用了氣體導流系統并充分利用了氣體的自然分配原理， 保證了單元進風的均勻、和順，以提高過濾面積的利用率。

含塵氣體由導流管進入各單元過濾室，由于設計中袋底離進風口上口垂直距離有足夠合理的凈空，濾袋間距亦進行了專門設計，氣流通過設置于灰斗中的進風分配系統導流后，依靠阻力分配原理自然分布，達到整個過濾室內氣流以及各空間阻力的分布均勻，保證合理的煙氣抬升速度，大限度地減少紊流。

合理的進風導流系統將箱體、過濾室和系統的阻力降小并盡可能地減少進風系統中的灰塵沉降現象，避免了濾袋的抖動、碰撞、磨擦，延長了系統及濾袋的使用壽命。

(2) 濾筒布置和花板

除塵器濾筒采用縱橫布置方式，這種排列方式合理地利用了方形的箱體空間。合理的濾筒中心距保證了含塵氣體在濾筒間的抬升空間，同時避免了濾筒抖動可能產生的碰撞。

除塵器的花板作為除塵器凈氣室和過濾室的分隔，用于懸掛濾筒組件，同時將作為除塵器濾筒組件的檢修平臺。除塵器采用沖壓方法加工花板孔，保證了花板及花板孔的形位公差要求。

除塵器上箱體內部結構為工人以花板作為操作平臺進行除塵器檢修、維護創造了條件。

沖壓加工的花板半成品上箱體及其組件花板孔沖壓孔徑準確，與理論孔徑的偏差小于±0.05mm，確保兩孔洞的中心距誤差在±1.0mm以內?；ò蹇锥粗瞥珊笄謇砀骺椎匿h利邊角和毛刺，焊接加強筋板時，筋板布置合理。

焊接后通過整形確?；ò迤秸?，無撓曲、凹凸不平等缺陷，花板平整面度<1／1000，對角線長度誤差<3mm，內孔加工表面粗糙度為 Ra=3.2。

濾袋與花板的配合合理，濾袋安裝后嚴密、牢固不掉袋、裝拆方便。采用精密工藝加工的花板和高精度定位的噴吹管保證了噴吹短管軸線和濾袋組件軸線的重合，從而保證了整套噴吹清灰系統的可靠性。

(3) 脈沖清灰系統

除塵器的清灰采用壓縮空氣脈沖清灰。

除塵器采用在線清灰方式，清灰功能的實現是通過PLC利用定時或手動功能控制啟動脈沖閥噴吹，使濾袋徑向變形，抖落灰塵。清灰系統設計合理，脈沖閥動作靈活可靠；在設備出廠前，對清灰系統等主要部件進行了預組裝，以保證質量。

清灰用的噴吹管采用鍍鋅管，借助校直機進行直線度校正。

清灰系統設置儲氣包、脈沖閥、調壓閥等，保證供氣的壓力、氣量和品質，清灰力度和清灰氣量能滿足各種運行工況下的清灰需求。

(4) 電磁脈沖閥

  清灰系統的關鍵設備是電磁脈沖閥，它的選用關系到除塵器的清灰效果。我們?yōu)椴即龎m器選用的電磁脈沖閥為噴吹壓力0.5-0.7 Mpa的電磁脈沖閥，DC24V、2.5”直角閥脈沖閥，膜片經久耐用，滿足了脈沖電磁閥的**運行要求、極大地減少了維護工作量。

5.技術參數

濾筒、籠骨說明

1.1 濾筒說明

  對于整臺濾筒除塵器而言，濾筒是其核心部件。濾料質量直接影響除塵器的除塵效率，濾筒的壽命又直接影響到除塵器的運行費用。本工程濾料選用氟美斯濾料。

過濾氈系列產品具有耐高溫、抗酸堿腐蝕、耐磨、抗折等特點，經過不同的表面化學處理與后整理技術，還具有易清灰，拒水防油、防靜電等功能；并有適合250~300℃不同溫度段的系列化產品。

氟美斯濾料與玻璃纖維濾料相比，其耐磨性、抗折性及剝離強度有明顯提高，可承擔高過濾負荷，過濾速度可達1.5m/min以上或更高，運行阻力低。與合成化纖耐高溫濾料相比，克服了化纖濾料伸長率大、變形大、耐溫低、耐腐蝕性差的弱點；尺寸穩定性，強度更好，并且價格更加便宜于其他耐高溫化學纖維。

1.2 籠骨說明

  籠骨材料采用優質高線線材，使用籠骨自動化生產線一次成型，保證籠骨的直線度和扭曲擘，濾筒框架碰焊后光滑、并且有足夠的強度，無脫焊、虛焊和漏焊現象。袋籠采用有機硅技術，鍍層牢固、耐磨、耐腐，避免了除塵器工作一段時間后籠骨表面銹蝕與濾袋黏結，保證了換袋順利，同時減少了換袋過程中對布袋的損壞。
