工作原理

1.   概述

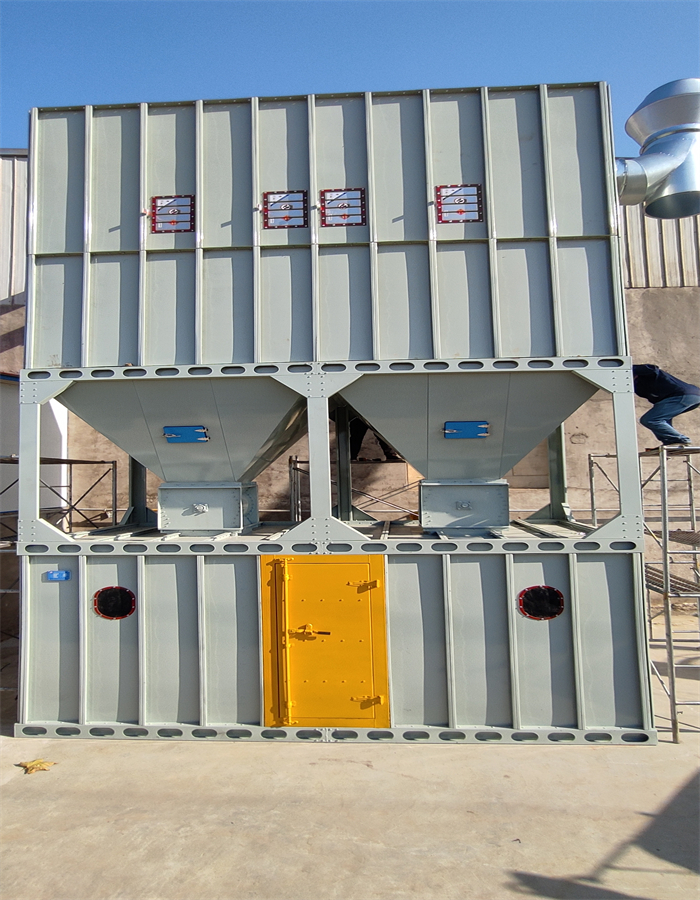

除塵器由立柱 、灰斗 、進風裝置 、 中箱體 、上箱體 、濾袋組件 、正壓泄爆裝置、 噴吹 系統 、離線裝置 、旁通裝置等組成 。整套除塵器還包括平臺扶梯 、防雨棚 、 防雨罩和現場電器控制系統等 。

其工作原理如下 ：

含塵氣體從袋式除塵器入口進入各單元 ，大顆粒粉塵經分離后直接落 入灰斗 、其余粉塵隨氣流進入中箱體過濾區 ，過濾后的潔凈氣體透過濾袋 經上箱體 、排風管排出 。 隨著過濾工況的進行 ， 當濾袋表面積塵達到一定 量時 ， 除塵器的阻力會升高 ， 由清灰控制裝置 (差壓或定時 、自動控制)按 設定程序打開電磁脈沖閥噴吹 ，抖落濾袋上的粉塵 。落入灰斗中的粉塵借

助卸灰系統送出 、儲  料 室 。

其結構特點如下 ：

防爆脈沖袋式除塵器為外濾式除塵器 ， 即含塵氣體在濾袋外 ，潔凈空

氣在濾袋內 袋口向上 。清灰功能利用差壓或定時 自動功能控制啟動脈沖噴

工作原理

吹閥噴吹 ，使濾袋徑向變形 ，抖落灰塵 。

2.   工藝流程

防爆除塵器利用濾料捕獲煙氣中的塵粒 。濾料捕獲塵粒的能力決定除塵器 的除塵效率 。 因此 ，整個除塵器的工藝流程可以簡單描述為通過對經過除 塵器的含塵氣流的阻力的控制 ，使濾料保持*大捕獲塵粒的能力 ，此控制 即為周期性地對布袋清灰 ， 防止氣流阻力過大 。

過濾室中由花板分隔成凈氣室（上箱體）和含塵室（中箱體）兩部分 。 濾袋安裝在花板上 。含塵氣流在穿過濾袋進入凈氣室 （此過程即為過濾過 程或稱為除塵過程）時 ，濾袋外表面即留下一層灰層（布粉塵）。與濾袋材 質相比 ，灰層更為細密 。事實上 ， 小的塵粒是由灰層捕獲的 ，否則就能穿 過濾袋 。 因此 ，新的濾袋在剛投入使用時 ，將有極細微的塵粒穿過濾袋逃 逸 ，在煙囪口形成羽狀煙 ， 當布粉塵形成后 ，羽狀煙即消失 。

為防止濾料的壓力降過大 ，必須周期性地對濾袋進行清灰 。濾袋清灰 并不是將濾袋的灰塵全部**清除 ，清灰后將殘余少量由極細微粉塵粒組 成的布粉層 ，用于下一個除塵過程中捕獲較小塵粒 。清灰利用脈沖氣流實

現 ，清灰過程是離線逐室 、逐行進行的 。
